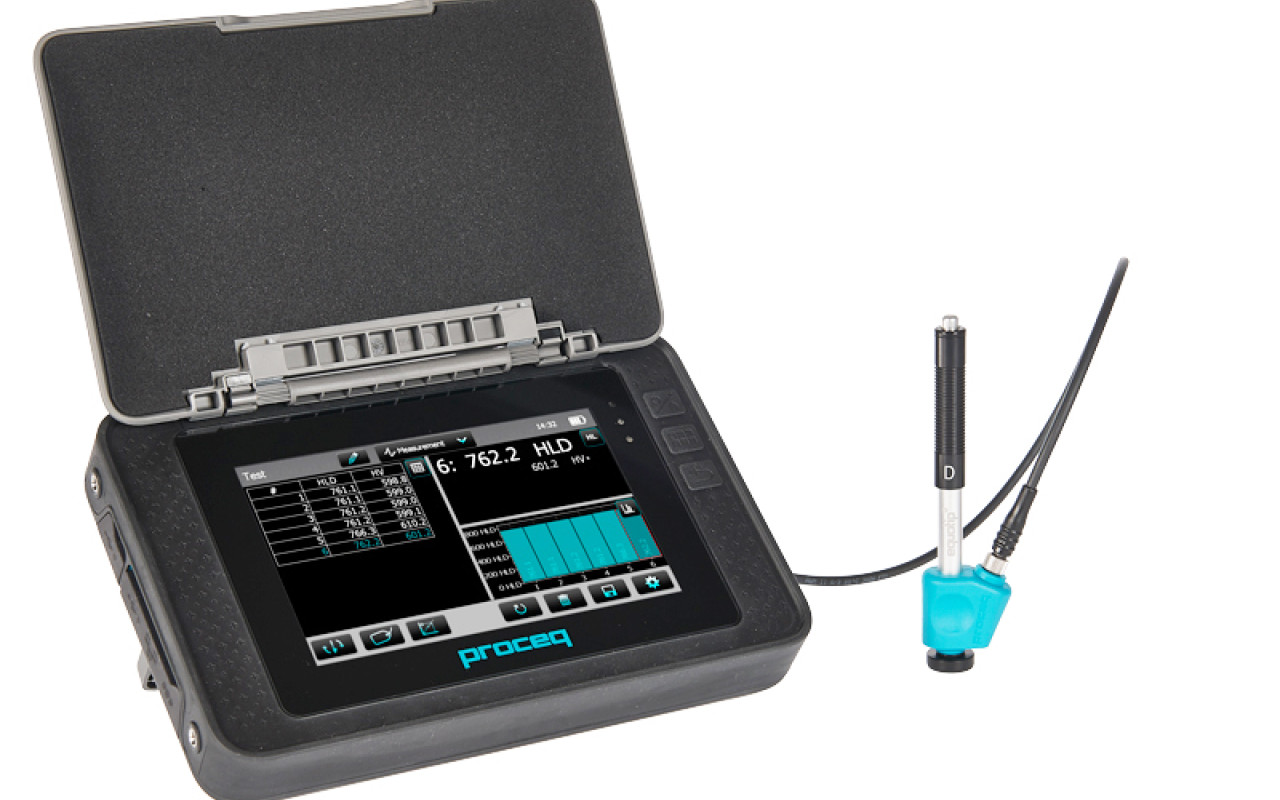

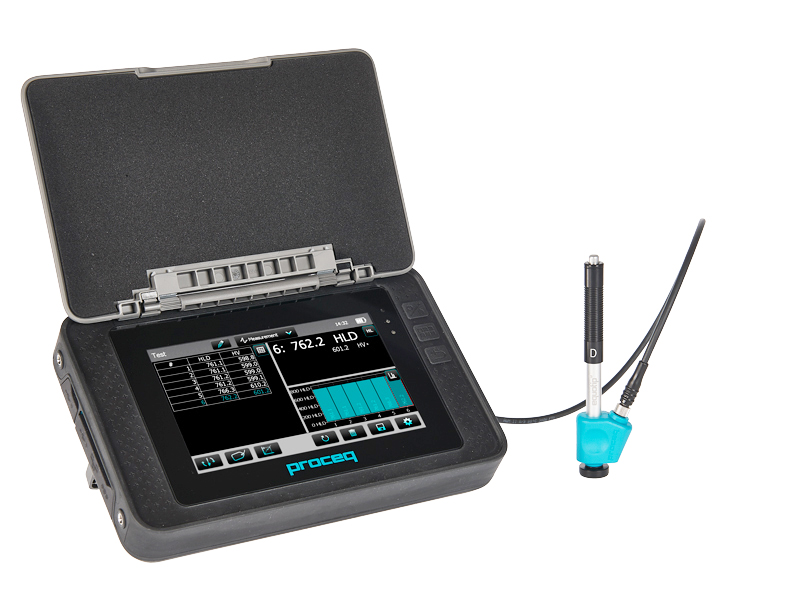

Equotip 550 является наиболее универсальным решением «все в одном» для испытаний на твердость мобильными инструментами. Принцип измерения с PortableRockwell использует традиционный метод статических испытаний по Роквеллу, который особенно подходит для чувствительных к царапинам, полированных или тонких деталей, а также для профилей и труб.

В сочетании с датчиками EquotipLeeb, Equotip 550 может быть использован для испытаний на твердость по Leeb по динамическому методу (отскок). Это дополнительно позволяет на месте проводить автоматическую корреляцию значений по Leeb к верным значениям показателей твердости PortableRockwell.

Equotip с сенсорным экраном нового поколения предлагает продуманный интерфейс, разработанный экспертами отрасли для повышения эффективности и высокого уровня взаимодействия с пользователем. Усовершенствованное ПО включает в себя интерактивных помощников, автоматические процессы верификации, опции персонализации и функции пользовательских отчетов. Более того, прибор совместим с будущими разработками.

Полноцветный дисплей позволяет максимально эффективно проводить измерение и анализ полученных данных. Специально разработанный корпус оптимизирует работу с прибором на площадке в жестких условиях.

На сегодняшний день, Equotip от Proceq является всемирно признанной измерительной техникой и де-факто стандартом отрасли. Приборы Equotip полностью отвечают требованиям к неразрушающим испытаниям на твердость в широком спектре отраслей промышленности.

Особенности:

Equotip Portable Rockwell

Измерения по шкалам HRC и HV с интегрированным автоматическим преобразованием в значения по шкалам HB, HRA, HRB, и по многим другим употребительным шкалам в соответствии с ASTME140 и ISO 18265.

Высокая точность ± 0,8 мкм (~ ± 1,0 по HRC) по всему диапазону.

Быстрые и воспроизводимые показатели твердости металла независимо от материала и размеров образца.

Глубина проникновения индентора составляет всего несколько мкм.

Уникальный зажим измерительного прибора и опорные ножки, доступные для зонда, позволяют проводить измерения на объектах с различной геометрией.

Улучшенный вариант алгоритма для более быстрого измерения.

Зонд может быть подключен непосредственно к компьютеру.

Equotip 550 Touchscreen Unit

Модульный принцип: гибкая конфигурация для широкого применения в различных отраслях промышленности с широким диапазоном зондов и дополнительных принадлежностей.

Комбинированный метод: автоматическая корреляция данных по Leeb с верными показателями твердости PortableRockwell.

Помощники: предварительно заданные параметры рабочих процессов для повышения надежности процесса и для повышения точности измерений.

Автоматическая проверка: пошаговая проверка в соответствии с ISO 16859 и ASTMA956.

Интерактивные помощники: экранные уведомления для получения наиболее релевантных установок для вашего применения.

Кривые перевода: создание, редактирование и проверка кривых перевода материалов непосредственно на приборе.

Пользовательские отчеты: модульный генератор позволяет составлять пользовательские отчеты измерений.

Возможность автоматизации: интеграция автоматизации процесса неразрушающего испытания в системы управления качеством и среды автоматизированных испытаний.

Корпус специально разработан для использования на площадке в жестких условиях (IP 54), включены ремень для переноски, встроенная стойка и солнцезащитное устройство.

Цветной дисплей с высокой разрешающей способностью.

Время работы батареи: > 8 часов.

Флеш-память на 8 Гб.

Двухъядерный процессор, поддерживающий разнообразные коммуникационные интерфейсы и интерфейсы периферийных устройств: разъем для зонда, USB-хост, USB-устройства и Ethernet-интерфейс.

Надежная инвестиция в будущее за счет прямой совместимости с будущими разработками.

Области применения:

Точное измерение твердости металла как у очень мягких, так и у очень твердых материалов.

Тонкие детали, профили и трубы с толщиной стенок ≤ 2 мм, листы, бунтовой металл, а также детали толщиной 0,2 мм (в зависимости от величины твердости).

Измерение твердости чувствительных к царапинам или полированных поверхностей.

Испытание металла на твердость в зоне термического влияния вблизи сварных швов.

Proceq предлагает дополнительные принадлежности, такие как измерительные клещи и различные виды опорных колец для облегченного проведения измерений на объектах сложной конфигурации.

Стандарты

DIN 50157

Руководства

Руководство Немецкого общества неразрушающих испытаний (DGZfP) MC 1

Директива VDI / VDE 2616 документ 1
