Контрольно-измерительные приборы

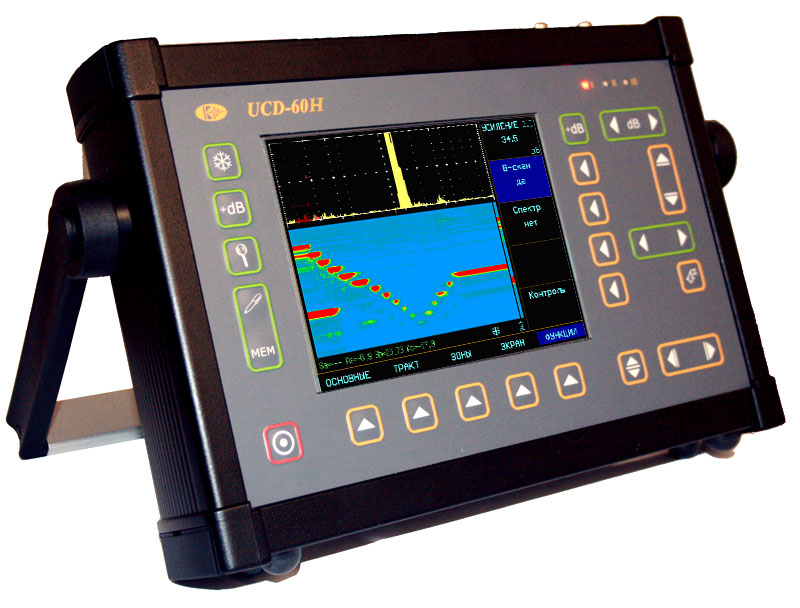

Ультразвуковой низкочастотный дефектоскоп УСД-60Н
Ультразвуковой низкочастотный дефектоскоп УСД-60Н
  • Универсальный низкочастотный УЗ дефектоскоп для контроля пластиков, композитов, камня и пр.

    Универсальный низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели дефектоскопа установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.

    Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

    В новом низкочастотном дефектоскопе также предусмотрена комплектация импедансным р/с преобразователем.

    Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.

    Низкочастотный дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

    Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

    Особенности:

    • Одновременное отображении амплитуды сигнала и расстояния до него
    • Отображения сигналов в недектированном режиме
    • Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения
    • Б-скан для более удобной визуализации контроля
    • Измерение спектра сигнала
    • Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.
    • Сохранение и просмотр настроек и результатов на экране прибора
    • Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете
    • Просмотр результатов контроля на приборе
    • Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке

    Основные отличия

    • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
    • Усилитель: 0.02 - 2,5 МГц
    • ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
    • Частота повторения ЗИ:40Гц
    • Измерение спектра сигнала
    • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
    • Вывод сигналов в виде А-, В-, С- сканов
    • Возможность подключения датчика оборотов или пути
    • Интерфейс: Ethernet
    • Питание: Li-ion аккумулятор или внешний блок питания
    • до 7 часов работы от аккумулятора
  • Технические характеристики дефектоскопа

    Развертка

    мин.: 0 - 16мкс
    макс.: 0 - 6000 мкс
    с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

    Скорость
    от 100 до 10 000 м/с

    Задержка

    от 0 до 5900мкс
    с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

    Задержка в призме

    0 - 1000 мкс
    с шагом 0,01 / 0,1/ 1 и 10мкс

    Зондирующий импульс

    радиоимпульс, амплитудой 50 или 200 В,
    с регулируемой частотой заполнения 20-2500 кГц
    и длительностью до 32-х периодов
    Частота повторений ЗИ

    15 или 30 Гц

    Усилитель

    широкополосный 0.02-2,5 МГц (-6 дБ) с регулируемыми полосовыми фильтрами
    Диапазон регулировки усиления

    90 дБ, с шагом 0.5, 1, 2 или 6 дБ

    Временная Регулировка Чувствительности (ВРЧ)

    диапазон до 60 дБ, 12 дб/мкс
    с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

    Детектирование

    положительная или отрицательная полуволна,
    полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
    Отсечка

    компенсированная, 0 - 90% высоты экрана

    Зоны контроля

    две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
    уровни порогов задаются от 0 до 95% высоты экрана при детектировании и
    от -95% до +95% при радиосигнале с шагом
    1%, индивидуальная логика определения дефектов.

    Автоматическая Сигнализация Дефектов (АСД)

    световая для каждой зоны отдельно и звуковая,
    индивидуальная логика определения дефекта в зоне

    Измерение временных интервалов

    от 0 до первого сигнала в зоне или между
    сигналами в зонах, по фронту или по максимуму сигнала

    Автоматическая регулировка усиления (АРУ)
    есть

    Встроенное программное обеспечение для контроля цилиндрических изделий
    есть

    Подключение датчика оборотов
    есть

    Измерение амплитудыв процентах от высоты экрана,
    в дБ относительно уровня порога в зоне,
    в дБ относительно опорного сигнала,
    Дисплей

    Цветной, TFT 640 х 480 точек
    130 х 100 мм

    А-сигнал

    480 x 300 точек в стандартном режиме

    Память

    500 настроек с А-сигналом
    5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

    Интерфейс

    RS232 / Ethernet

    Разъемы преобразователей

    2 СР-50
    Аккумулятор

    Li-ion 8 А/ч

    Время работы

    6-8 часов от аккумуляторов

    Внешнее питание дефектоскопа
    блок питания 220 В AC

    Диапазон рабочих температур дефектоскопа
    от -25 C до +55 C

    Размер (В x Ш x Д)

    210 мм x 340 мм x 75 мм

    Масса дефектоскопа
    4 кг с аккумуляторами
