Ультразвуковой дефектоскоп УСД-50
Ультразвуковой дефектоскоп УСД-50

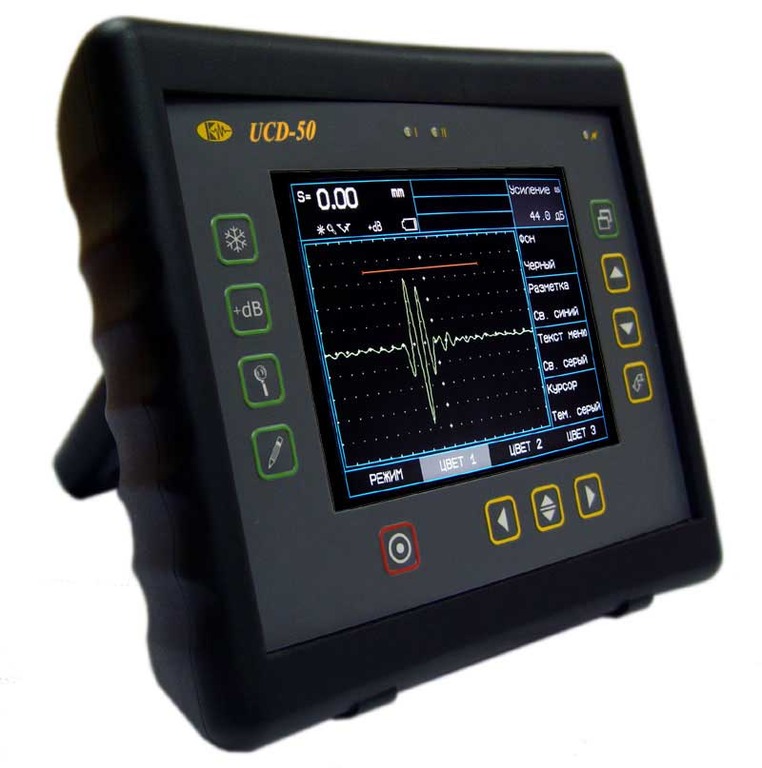

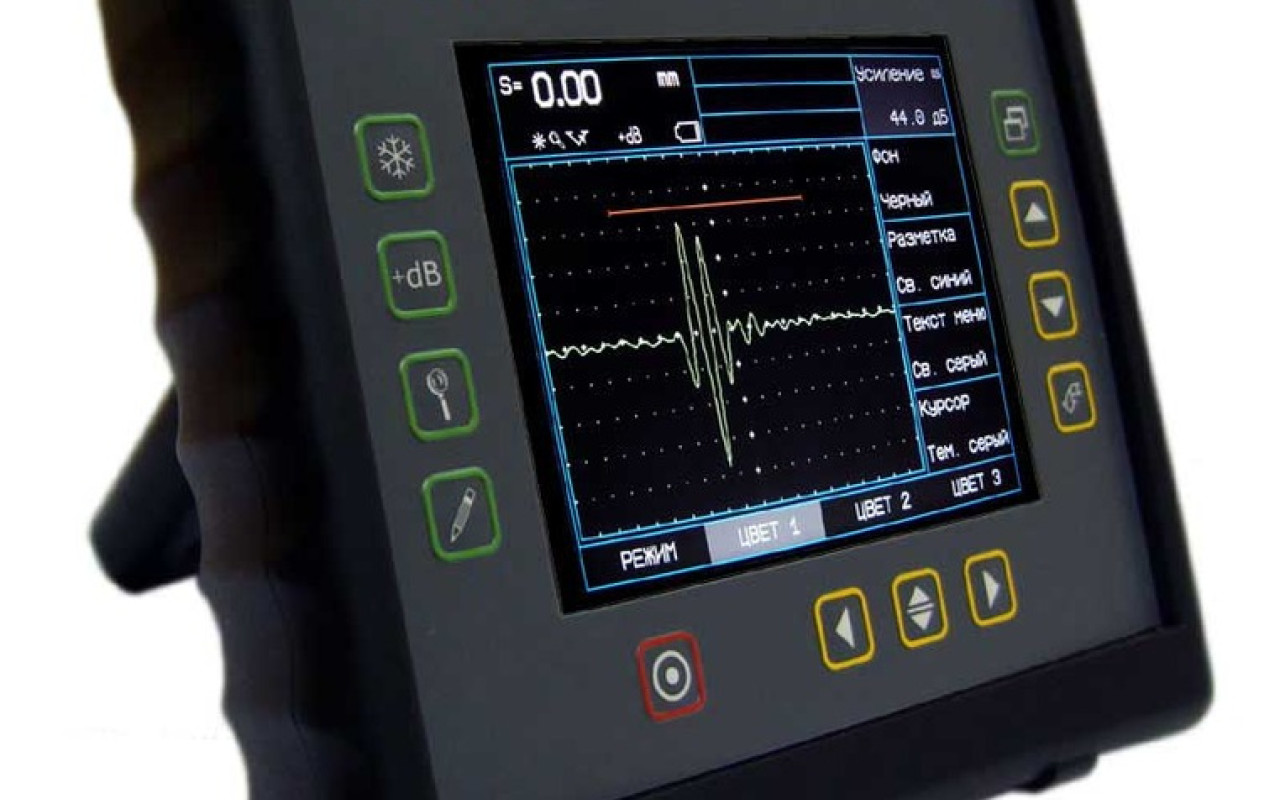

  • Универсальный ультразвуковой дефектоскоп с цветной TFT матрицей 640х480 и великолепным быстродействием - это наилучший выбор для неразрушающего экспертного контроля сварных соединений и основного металла. Мощный, легкий и портативный (масса всего 2 кг с аккумулятором), в эргономичном ударопрочном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Ультразвуковой дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по документированию результатов УЗ контроля.

    Режим огибающей максимума сигнала, реализован на базе специального алгоритма дефектоскопа УД2В-П46.

    Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

    Особенности

    • Одновременное отображении амплитуды сигнала, координат дефекта и номера луча
    • Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.
    • Отображения ультразвуковых сигналов в недектированном виде
    • Б-скан для более удобной визуализации процесса ультразвукового контроля
    • Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.
    • Сохранение и вызов настроек из памяти прибора
    • Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа
    • Полноэкранный режим работы УЗ дефектоскопа УСД-50 - 640х480 точек
    • Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете

    Особенности дефектоскопа УСД-50

    • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
    • Усилитель: широкополосный 0.4 - 15 МГц
    • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
    • Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
    • Частота повторения ЗИ:до 800Гц
    • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
    • Вывод сигналов в виде А-, В- сканов
    • Интерфейс: USB
    • Питание: Li-ion аккумулятор или внешний блок питания
    • до 8 часов работы от аккумулятора
  • Технические характеристики дефектоскопа УСД-50 (UCD-50):

    Развертка:

    мин.: 0 - 4мкс
    макс.: 0 - 1000 мкс
    регулируемая с шагом 1 мкс

    Задержка:

    от -0,5 мкс до 996 мкс,

    с шагом от 0,02 мкс

    Максимальная длина контролируемого материала:

    до 3000 мм (эхо-режим)

    Диапазон скоростей:

    1000 - 9999 м/с

    Задержка в призме:

    0 - 100 мкс,

    с шагом 0,01 мкс

    Демпфирование:

    25 ом / 50 ом/ 1000 Ом

    Входной импенданс:

    50 Ом / 600 Ом

    Зондирующий импульс

    радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10), с изменяемой длительность от 50 до 500 нс, с шагом 16 нс

    Демпфер зондирующего импульса:

    регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов

    Частота повторений ЗИ:

    до 800Гц (в зависимости от установленных параметров)/ 40 Гц

    Усилитель:

    широкополосный 0.4-15 МГц (-6 дБ)

    Диапазон регулировки усиления:

    110 дБ, с шагом 0.5, 1, 2 или 6 дБ

    Дополнительная клавиша +dB:

    программируемая 0-40дБ, с шагом 0,5дБ

    Временная Регулировка Чувствительности (ВРЧ):

    диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей

    Кривая Амплитуда-Расстояние (АРК)

    построение по 10 точкам, регулируемая по высоте
    две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)

    Детектирование:

    положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan

    Отсечка:

    компенсированная, 0 - 90% высоты экрана

    Зоны контроля:

    две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
    уровни порогов задаются от 0 до 95% высоты экрана при детектировании и
    от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

    Автоматическая Сигнализация Дефектов (АСД):

    световая для каждой зоны отдельно и звуковая

    Измерение временных интервалов:

    от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

    Измерение амплитуды:

    в процентах от высоты экрана,
    в дБ относительно уровня порога в зоне,
    в дБ относительно опорного сигнала,
    в дБ относительно кривой амплитуда-расстояние

    Дисплей:

    Цветной, TFT 640 х 480 точек, 130 х 100 мм

    А-сигнал:

    480 x 300 точек в стандартном режиме
    640х480 в полноэкранном режиме

    Память:

    100 настроек с А-сигналом
    500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

    Интерфейс:

    RS232 / USB

    Разъемы преобразователей:

    2 Лемо0

    Аккумулятор:

    LiOn 8 А/ч

    Время работы:

    8 часов от аккумуляторов

    Внешнее питание:

    блок питания 220 В AC

    Диапазон рабочих температур:

    от -20 C до +50 C

    Размер (В x Ш x Д):

    200 мм x 225 мм x 80 мм

    Масса:

    2 кг с аккумуляторами



    Стандартный комплект поставки:

    электронный блок УСД-50 со встроенным LiOn аккумулятором, блок питания/зу 220В, кабели Лемо0-Лемо0 2 шт., преобразователи 4 шт., кабель USB для связи с ПК, программное обеспечение для PC, кейс для переноски.
