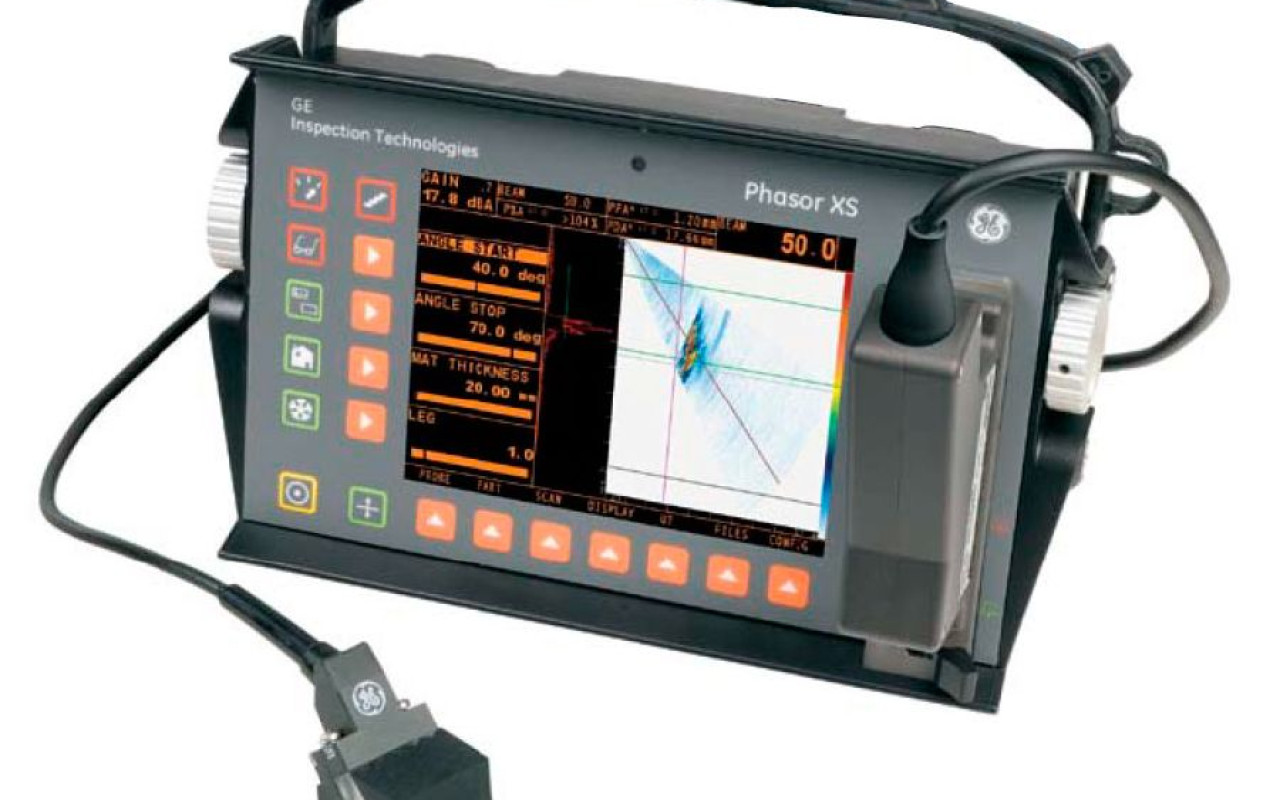

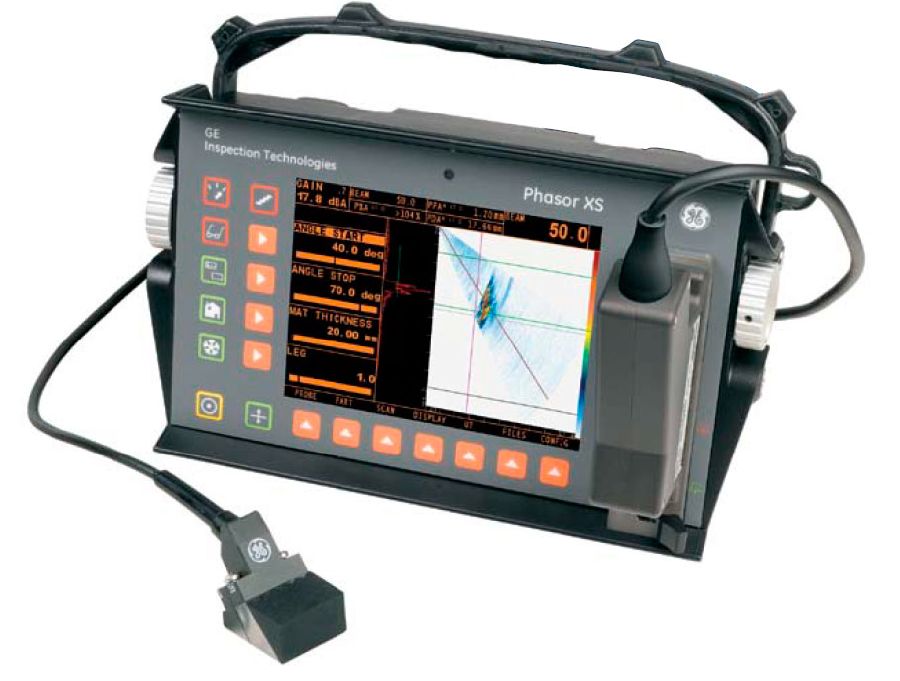

Теперь перейти от стандартной дефектоскопии к дефектоскопии, основанной на принципе фазированных решеток, стало еще проще. Phasor XS весит меньше 4 кг и имеет конструкцию, внешний вид и управление, повторяющие популярную модель USN 60. Phasor XSможно также использовать как традиционный дефектоскоп. Простое управление из меню базовыми параметрами фазированных решеток делает технологию доступной для дефектоскопистов 2 уровня квалификации. Данные легко собираются и анализируются. И все это без дополнительных затрат на обучение.

Комплектность

Для использования в режиме фазированной решетки оператору нужно просто запрограммировать устройство на несколько углов и указать разные значения глубины фокусировки без необходимости смены зондов или призм. Секторное сканирование с точным управлением лучом обеспечивает улучшенную вероятность обнаружения дефектов и расширенные возможности оценки их размеров. Одна процедура сканирования в одной точке соприкосновения обеспечивает большую площадь покрытия, а полученные результаты можно рассмотреть на полноцветном секторном дисплее в реальном времени. В сравнении с традиционной ультразвуковой дефектоскопией производительность и сокращение расходов, обеспечиваемые Phasor XS, делают его оптимальным инструментом для специалиста по неразрушающему контролю.

Секторное сканирование

Возможность секторного сканирования в режиме фазированной решетки значительно повышает вероятность обнаружения дефекта и увеличивает производительность, позволяя сканировать больший объем за одну процедуру. Phasor XS поддерживает физические датчики, включающие до 64 элементов, с возможностью одновременной активизации до 16 элементов для формирования луча. Встроенный калькулятор формулы задержки позволяет просто и быстро запрограммировать датчик.

Усовершенствованные инструменты измерения

Phasor XS обладает полным набором измерительных средств. Две группы курсоров позволяют оценить отраженный сигнал и дают возможность измерения реальной глубины залегания и горизонтального расположения дефекта. Удобные для использования цветовые схемы делают измерение простым и удобным.

Удобный, дружественный интерфейс

Phasor XS оборудован 6,5-дюймовым (16,5 см) VGA-дисплеем с частотой обновления 60 Гц (лучший среди устройств своего класса) и широким набором настраиваемых параметров отображения, которые обеспечивают оптимальное качество изображения даже в самых сложных условиях. Доступно несколько дополнительных возможностей, включая уникальный режим отображения Video Reverse (Видеореверсирование), который позволяет выровнять отображение сектора относительно датчика. Выбираемые A-сканы могут отображаться параллельно с секторным сканированием.

Быстрый результат

JPEG-изображения, результаты секторного сканирования, а также другие изображения, благодаря режиму Freeze («заморозка»), легко сохраняются нажатием одной кнопки на твердотельную карту памяти SD™ в формате image-ready для быстрого документирования или составления отчета.

Многообразие вариантов датчиков с фазированными решетками

GE Inspection Technologies производит широкий диапазон датчиков с фазированными решетками для использования с Phasor XS. Датчики с фазированными решетками с функцией диалога распознают физическое соединение и автоматически загружают информацию в Phasor XS.

Конструктивные особенности

• Сверхпортативный дефектоскоп на фазированных решетках весом менее 3,8 кг (8,2 фунта)

• Прибор соответствует отраслевым стандартам

• Управляемые электроникой угол наклона, фокусное расстояние и размер луча

• Одновременное сканирование несколькими лучами из одного положения

• Простота управления, обеспечивающая быстрый переход от стандартной ультразвуковой дефектоскопии к дефектоскопии на фазированных решетках

• Проверенная, защищенная конструкция для самых сложных условий использования

• Полноцветное секторное изображение с возможностью выбора A-сканов

• Полноэкранное отображение и возможность быстрого сохранения A-сканов, B-сканов, изображений секторного сканирования, результатов измерений и экранных параметров

• Сохранение отчетов в формате JPEG-изображения и передача данных посредством карты памяти SD

• Встроенный калькулятор формулы задержки

• Управление нажимными кнопками для простоты и удобства при использовании в герметичном грязезащитном чехле

Перечень стандартных датчиков:

Сферы применения
