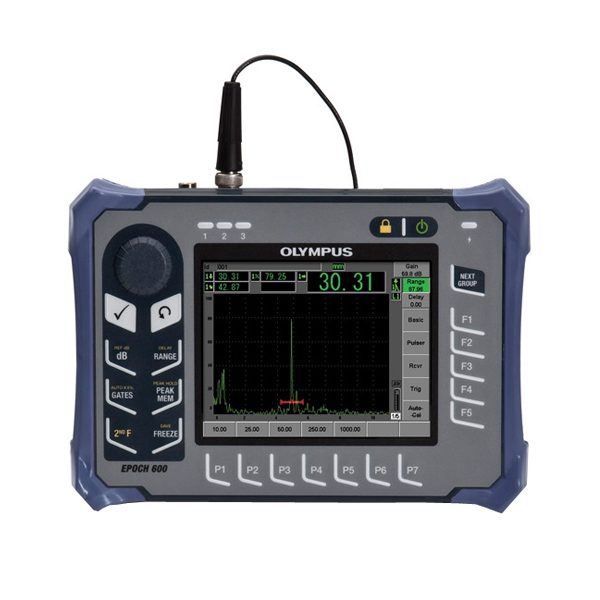

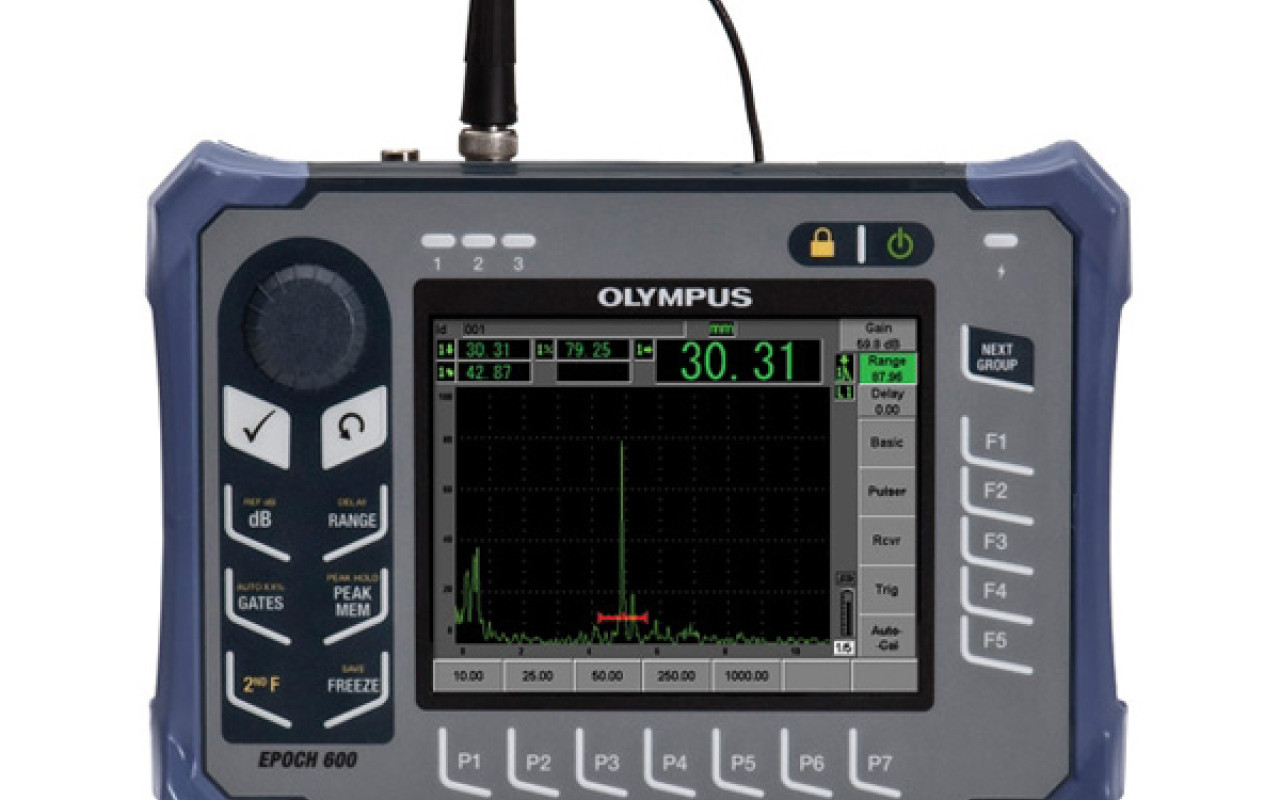

Ультразвуковой дефектоскоп Epoch 600
Ультразвуковой дефектоскоп Epoch 600
  • Цифровой ультразвуковой дефектоскоп EPOCH 600 - эффективный портативный прибор, сочетающий в себе передовые достижения компании Olympus в области дефектоскопии. Продуманная структура меню и клавиши прямого доступа к функциям EPOCH 600 позволяют реализовывать все возможности высокоэффективного дефектоскопа при обеспечении чрезвычайной простоты в работе. Большой полупрозрачный VGA дисплей в сочетании с запатентованным цифровым приемником с высоким динамическим диапазоном обеспечивает стабильное четкое отображение А-скана при любом освещении. Дефектоскоп EPOCH 600, реализованный в двух аппаратных версиях, предлагает возможность выбора настройки параметров с помощью ручки или с навигационной панели. EPOCH 600 разработан в соответствии с требованиями стандарта EN12668-1, что позволяет реализовать полный диапазон стандартных и опциональных функцией в области дефектоскопии. За счет прочного эргономичного дизайна оборудование может быть использовано фактически в любом рабочем окружении, тогда как генератор PerfectSquare™ и возможности цифрового фильтра обеспечивают применимость в разнообразных приложениях.



    Основные Возможности

    • Разработан в соответствии с требованиями стандарта EN12668-1

    • Настраиваемый генератор прямоугольной волны PerfectSquare™

    • Цифровой приемник с высоким динамическим диапазоном

    • Восемь цифровых фильтров для улучшенного соотношения Сигнал-Шум

    • Частота повторения импульсов 2 кГц для быстрого сканирования

    • Ручка или панель навигации для настройки конфигурации

    • Большой полупрозрачный VGA дисплей

    • Длительная работа от батарей (ионно-литиевый аккумулятор или щелочные батарейки)

    • Построение динамической кривой DAC/TVG и DGS/AVG

    • Карта памяти объемом 2 ГБ MicroSD для передачи и хранения данных

    • Порт USB для передачи данных на ПК и прямого вывода на печать

    • Сигнальный и VGA выход

    • Опциональный аналоговый выход

    Сочетание экономичности и высокого качества



    EPOCH 600 сочетает эффективность базового дефектоскопа с качеством самого мощного цифрового ультразвукового оборудования компании Olympus. Полный диапазон разнообразных функций контроля реализован в компактном удобном для работы корпусе. Этот оптимальный баланс позволяет использовать оборудование для выполнения контроля любого уровня сложности.


    Простота и гибкость в работе

    При разработке EPOCH 600 была поставлена цель: соединить широкие возможности в области дефектоскопии с простотой оперирования. В результате был спроектирован EPOCH 600 - эргономический, интуитивный и практичный прибор, подходящий как для опытных операторов, так и для начинающих работу в области дефектоскопии.

    Интуитивный пользовательский интерфейс

    Интерфейс EPOCH 600 выполнен на основе промышленного дефектоскопа серии EPOCH 1000. Простота структуры меню прибора, возможности калибровки и функции программного обеспечения сочетается с клавиатурой EPOCH, обеспечивающих прямой доступ к критическим функциям контроля как, например, усиление, настройка строб, заморозка дисплея и сохранение файла. Реализован удобный многоязыковой пользовательский интерфейс EPOCH 600.

    Портативная структура; подходит для различного рабочего окружения

    EPOCH 600 разработан для работы в различном окружении, начиная от контроля в лабораториях, заканчивая исследованиями в экстремальных и опасных полевых условиях. Представлено две конфигурации прибора: с рукояткой настройки (IP66) или навигационной панелью (IP67). Прибор выполнен в соответствии с различными промышленными стандартами, что обеспечивает пользователю уверенность как в эффективности, так и в надежности прибора. Оборудование прошло испытание на устойчивость к вибрации, ударам, возможности работы во взрывоопасной атмосфере и в широком температурном диапазоне. Продолжительность работы от батарей превышает 12 часов, что делает EPOCH 600 превосходным решением для удаленного контроля.

    Устойчивый к вибрации VGA дисплей

    Одна из функции EPOCH 600 - VGA дисплей с разрешением 640 x 480 пикселей. Горизонтальный дизайн EPOCH 600 позволил оптимизировать размер A-скана и обеспечить высокую четкость изображения. За счет полупрозрачного VGA дисплея достигается высокая четкость изображения как при недостаточном освещении (функция подсветки), так и при прямом солнечном свете (рассеянный свет псевдо подсветки).

    Оптимизация доступа к функциям

    EPOCH 600 – высококачественный ультразвуковой прибор. Дефектоскоп EPOCH 600, выполненный на основе цифровой архитектуры EPOCH XT, LTC и серии EPOCH 1000, обеспечивает гибкость и широкие возможности генератора и приемника для решения большинства задач дефектоскопии.

    Генератор/Приемник

    В стандартной поставке дефектоскопа EPOCH 600 реализованы следующие возможности:

    • Настраиваемый генератор прямоугольной волны PerfectSquare™

    • Цифровой приемник с высоким динамическим диапазоном

    • Восемь 100% цифровых фильтров

    • Автоматическая или ручная настройка частоты повторения импульсов от 10 Гц до 2000 Гц

    • Напряжение генератора от 100В до 400В

    • Разрешение по амплитуде +/- 0.25%

    • Пять настраиваемых пользователем измерений

    Удобная навигация

    В целях реализации различных требований и нужд пользователей спроектировано две конфигурации EPOCH 600: с ручкой настройки и с панелью навигации на клавиатуре. Ручка настройки и кнопки перемещения на панели навигации предназначены для выбора параметров и установки нужных значений.

    Ручка настройки

    Ручка настройки EPOCH 600 используется вместе с кнопками CHECK и ESC для грубой и точной настройки значений параметров. Возможна блокировка рукоятки для предотвращения случайного изменения значений параметров в процессе контроля. Данная конфигурация обеспечивает плавное изменение параметров для пользователей, предпочитающих использовать в работе рукоятку. Конфигурация прибора с ручкой соответствует требованиям стандарта IP66.

    Панель навигации

    Панель навигации EPOCH 600 это характерная опция дефектоскопов EPOCH. Кнопки перемещения вверх и вниз на навигационной панели используются для грубой настройки параметров, а кнопки со стрелками вправо и влево – для точной регулировки. В панели навигации предусмотрены дополнительные функции и наиболее часто используемые параметры: усиление, сохранение, а также кнопки CHECK и ESC. Конфигурация прибора с панелью навигации соответствует требованиям стандарта IP67.



    Стандартные программные опции

    Динамические кривые DAC/TVG: Расчет амплитуды сигнала и отображение в качестве уровня в децибелах или процента от кривой DAC или амплитуды опорного эхосигнала при усилении, изменяемом во времени. Предусмотрено четыре варианта DAC: ASME, ASME 3, JIS и пользовательская кривая. Так же реализовано несколько основных возможностей: динамически настраиваемые кривые DAC, переключение просмотров DAC и TVG, а так же пользовательские сигнальные кривые DAC.

    DGS/AVG: Данная технология определения размера дефекта позволяет оценивать эхо-сигналы на основании диаграммы DGS/AVG, сформированной для определенного типа датчика и материала. Диаграмма DGS/AVG иллюстрирует отношение между высотой эхо-сигнала, размером дефекта и расстоянием от датчика.

    Коррекция кривизны поверхности: Коррекция данных УЗ пути при использовании наклонного датчика для проведения контроля искривленных поверхностей труб или стержней.

    Программные опции

    AWS D1.1 и D1.5: Возможность оценки формы волны от отражателя для различных случаев проведения AWS инспекции. Данные опции позволяют проводить более точный контроль за счет устранения ручных расчетов.

    Сохранение шаблонов: Возможно сопоставление живой формы волны с формой волны опорного эхосигнала. Записанные шаблоны динамически включаются и выключаются по нажатию одной кнопки для последующего сравнения форм волны. Функция настройки усиления позволяет для каждого сохраненного шаблона устанавливать усиление на основании требуемого уровня чувствительности. Эта функция незаменима для анализа точечной сварки и прочих приложений.

    API 5UE: Определение размера дефекта в соответствии с API, рекомендованная практика 5UE. Программа использует технологию изменения амплитуды от расстояния (ADDT) для измерения размера потенциального дефекта в процессе исследования OCTG труб. Измерения просты и воспроизводимы; все варианты ADDT получены от огибающей пикового сигнала.

    Усреднение формы волны: Функция выстраивает живой А-скан исходя из усреднения последовательно полученных А-сканов. Подобное усреднение улучшает соотношение сигнал-шум при выявлении статических дефектов. Усреднение производится на основании 2, 4, 8, 16 и 32 форм волны.

    Регистратор данных и ПК интерфейс

    Управление данными

    В дефектоскопе EPOCH 600 реализовано несколько методов сохранения, архивации и построения отчетов по результатам измерения и данным калибровки. Во внутреннюю память прибора записывается до 50,000 данных, возможно расширение памяти за счет съемной карты памяти на 2ГБ. Обеспечена полная совместимость с программой интерфейса GageView™ Pro компании Olympus NDT. Реализована быстрая настройка параметров файла, гибкое управление данными, запись результатов инспекции и дальнейшее построение отчетов.
