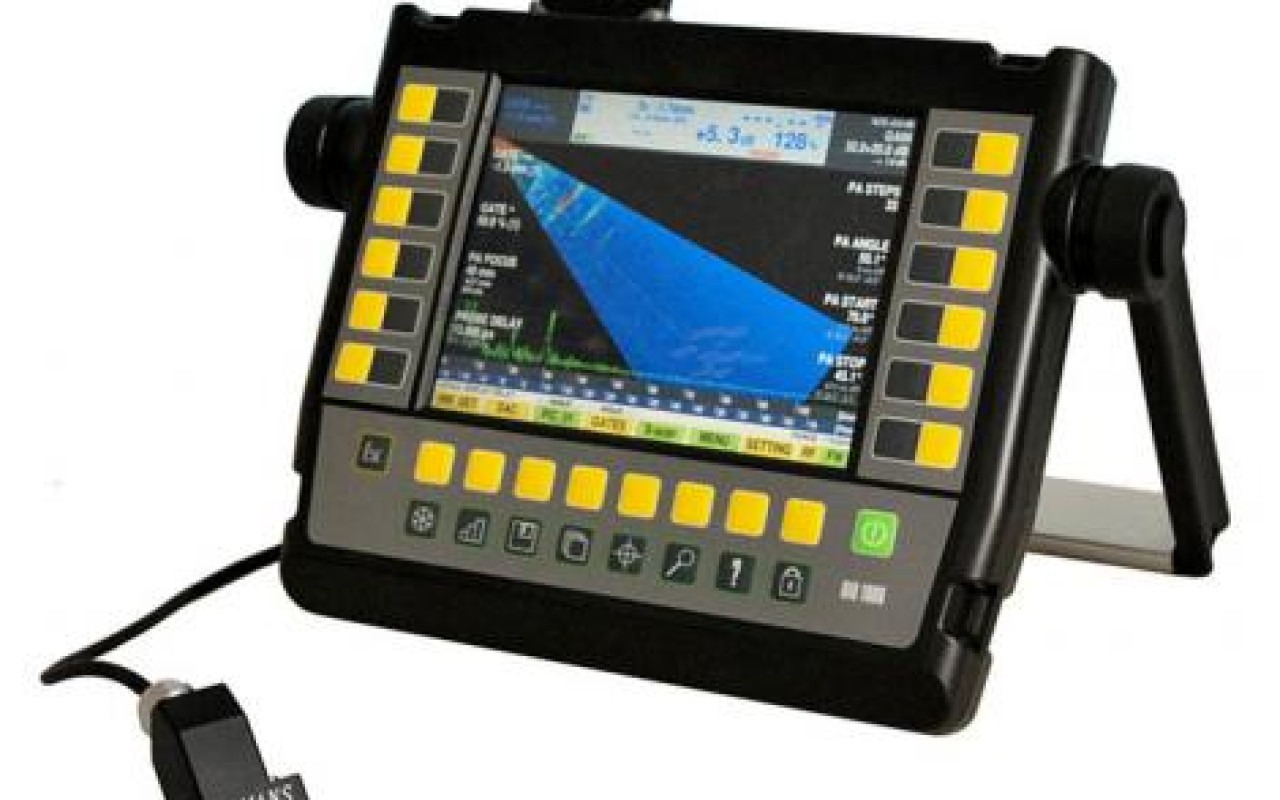

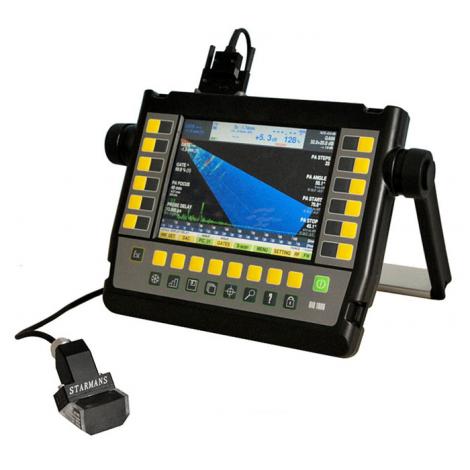

Ультразвуковой дефектоскоп DIO 1000 PA на фазированных решетках
Ультразвуковой дефектоскоп DIO 1000 PA на фазированных решетках
  • Ультразвуковой дефектоскоп DIO 1000 PA на фазированных решетках - высокочастотный дефектоскоп премиум класса, сочетающий в себе как традиционный метод выявления дефектов, так и новейшие технологии контроля: поиск дефектов с помощью фазированных решеток, ЭМА (бесконтактный метод) и TOFD, с возможностью подключения соответствующих преобразователей и сканеров.

    Ультразвуковой дефектоскоп DIO 1000 PA является флагманом новой серии дефектоскопов DIO 1000 от компании STARMANS electonics (Чехия). Дефектоскопы этой марки нашли широкое применение по всему миру благодаря инновационным решениям, высочайшей надежности и ценовой доступности относительно конкурентов подобного класса.

    Габариты прибора 188 х 224 мм, а масса составляет 1,3 кг. Это дает возможность производить исследования в самых труднодоступных местах, в то же время оставаясь достаточно удобным для дефектоскописта. Дефектоскоп оснащен цветным высококонтрастным TFT-дисплеем, позволяющим работать при достаточно низких температурах от -20°С.

    Применение:

    • авиационная отрасль: контроль узлов выполненных из цветных металлов и композитных материалов;
    • автомобильная отрасль: применяется для осуществления контроля качества точечной сварки;
    • железнодорожная отрасль: для контроля качества изделий выполненных из сталей, содержащих марганец;
    • литейная отрасль: исследования проката, поковок, различных деталей;
    • энергетическая отрасль: контроль и диагностика волов, фланцев, ступиц, швов;
    • строительство трубопроводов (нефтепроводов, газопроводов и водопроводов);
    • строительная отрасль: диагностика и контроль ответственных и особо важных узлов;
    • научно-исследовательские работы: исследование структуры различных материалов;
    • различные объекты контроля из металлов, композитов, пластмасс и т.д.





    Метод фазированных решеток

    В дефектоскопе DIO 1000 PA реализован вывод изображений дефектов в виде S- и W-сканов с помощью использования фазированной решетки. Фазированные решетки непосредственно подключаются к дефектоскопу с последующей мгновенной инициализацией. Использование фазированной решетки позволяет производить визуализацию в виде различных сканов (A, B, C, D, S и W).

    Основное достоинство метода - значительное повышение скорости сканирования, которое может осуществляться без перемещений (поперечных) преобразователей. Процесс нахождения дефектов в ранее не доступных и труднодоступных местах значительно ускоряется и упрощается.

    Дефектоскоп работает с любыми отечественными и зарубежными преобразователями.

    Режим TOFD

    Дифракционно-временной метод является достаточно точным и способен полностью заменить использование рентгенографического метода контроля: возможно проводить измерение глубины залегания и размеров дефектов и несплошностей для более полного отображения различных сварных соединений. Дефектоскоп можно использовать в режиме ручного сканирования.

    В сканере применяются два преобразователя, функционирующих в раздельном режиме. Процессор находит и регистрирует сигналы, поступающие от границ дефекта, после этого создается образ данного дефекта. Отображаемые сигналы регистрируются и по ним происходит определение размеров дефекта и его месторасположение. Размер дефекта определяется по временным показателям прохождения дифрагированных волн.

    Полученные результаты выводятся на дисплей и имеют вид разверток. В дефектоскопе DIO 1000 PA применяется специальная уникальная функция, благодаря которой производится усреднение сигналов, что улучшает соотношение "сигнал-шум".

    Электромагнитно-акустический метод

    Дефектоскоп DIO 1000 PA имеет возможность осуществлять контроль с применением электромагнитно-акустических преобразователей. Принцип данного метода контроля заключается в следующем:

    • часть электрической энергии электромагнитных волн преобразуется в другой вид энергии (упругих колебаний), имеющие колебание той же частоты или кратные им;
    • электромагнитное поле генерирует ультразвуковой импульс, распространяющий по исследуемому объекту;
    • оражаясь от границ дефектов (противоположных) создается последовательность эхо - сигналов (которые имеют затухающий характер);
    • датчик преобразователя эти сигналы регистрирует и передает в сигнальный процессор, где происходит их дальнейшая обработка.

    Преимущества данного метода:

    • нет необходимости использовать контактный гель;
    • преобразователь не изнашивается;
    • при достаточно высоких температурах на исследуемой поверхности - датчики не повреждаются;
    • возможно применение при достаточно сложных конфигурациях и малых диаметрах труб;
    • использование призм не требуется;
    • данный метод легко интегрировать в поточное производство.
    • благодаря применению этого метода, есть возможность генерировать направленные поперечные волны (горизонтальные волны под прямым углом), волны Лэмба и другие уникальные типы волн, что позволяет производить контроль пластин и прутков.
    Отличительные особенности дефектоскопа DIO 1000 PA
    • Дефектоскоп имеет компактные размеры и небольшой вес.
    • Подключение фазированных решеток с различным количеством каналов - 128, 64, 32 или 16.
    • Возможность осуществления контроля без применения контактной жидкости - режим ЭМА.
    • Подключение и контроль с применением сканера TOFD.
    • Режим контроля производится стандартными преобразователями в общем режиме.
    • Антибликовый, высококонтрастный цветной TFT-дисплей.
    • Мощный встроенный аккумулятор, время работы может достигать 10 часов.
    • Возможность подключения видео- и фотоаппаратуры.
    • Русифицированное меню и вся техническая документация.
    • Режим автоблокировки.
    • Встроенный калькулятор для оценки сварных швов.
    • Поддерживает четыре строба с набором соответствующих функций для каждого.
    • Функция AUTOFREEZE - функция выполняет автоматическую заморозку изображения объекта при пересечении сигнала определенного уровня отбраковки.
    • Прикладные функции DAC+TCG, DAC, TCG, JIS DAC, API, CSM.
    • 12 многофункциональных клавиш.
    • Функция тригонометрического положения дефектов.
    • Отображение сигнала на дисплее.
    • Фиксация максимума в месте действия строба и привязка к W-развертке.
  • Технические характеристики дефектоскопа DIO 1000 PA

    Параметры измерения
    Диапазон контролируемой толщины, мм от 1,0 до 29 000,0 (по стали)
    Дискретность показаний, мм 0,010
    Параметры ультразвукового контроля
    Диапазон скоростей ультразвука, м/с от 100 до 15 240 (в стали)
    Диапазон рабочих частот приемного тракта, МГц от 0,500 до 15,000 (режим фазированной решетки);
    от 0,500 до 30,000 (режим дефектоскопа, -3 дБ)
    Отображение сигнала
    Задержка развертки, мкс от -10,0 до 4 800,0
    Диапазон задержки отображения, мм от -25 до 29 000 (продольная волна в стали)
    Калибровка
    Угол ввода луча, ° от -89,0 до 89,0 (режим фазированной решетки);
    от 0,0 до 90,0 с шагом 0,1 (режим дефектоскопа)
    Временная регулировка чувствительности (ВРЧ), дБ от 0 до 111 (71 дБ непрерывно)
    Кривая Амплитуда-Расстояние (АРК) построение по 20 точкам (регулируемая по высоте)
    Генератор
    Демпфирование, Ом 50 / 57 / 200 / 1 000
    Частота повторений зондирующего импульса, Гц от 10 до 20 000
    Приемник
    Диапазон регулировки усиления, дБ от 0 до 111 (режим дефектоскопа, с шагом 6, 1, 0,5 и 0,1);
    от 0 до 32 (режим фазированной решетки, с шагом 6, 1, 0,5 и 0,1)
    Цифровые фильтры 2 МГц;
    10 МГц;
    широкополосный;
    2,25 МГц;
    узкополосный;
    4 МГц;
    1 МГц;
    5 МГц
    Память
    Общая емкость, Гб 16,0
    Региональные настройки
    Язык интерфейса японский / немецкий / чешский / русский / турецкий / английский / китайский
    Интерфейс
    Ethernet есть
    RS-232 есть
    USB есть
    Wireless Ethernet есть (по заказу)
    Bluetooth есть (по заказу)
    Преобразователь
    Разъемы преобразователей Lemo00 / Molex
    Дисплей
    Тип экрана цветной TFT
    Количество точек (пикселей) 1 024 x 768
    Размер видимой области, мм 133 x 99
    Частота обновления, Гц 60
    Типы вывода на экран A, A+B-scan, A+TOFD, A+Beam shape (режим дефектоскопа);
    A, A+B-scan, A+S-scan, A+L-scan, A+C+S-scan, Weld manager (режим фазированной решетки)
    Питание
    Работа от сети переменного тока есть
    Автономная работа есть
    Аккумулятор или элементы питания
    Тип аккумуляторов Li-ion
    Рабочее напряжение питания, В 3,6
    Общая емкость, мА/ч 16 000
    Требования к сети переменного тока
    Напряжение в сети, В от 200 до 240
    Частота переменного тока, Гц от 50 до 60
    Защита от воздействий окружающей среды
    Степень защиты корпуса от проникновения твердых тел, пыли и влаги IP66
    Габариты и вес
    Высота, мм 188,0
    Ширина, мм 224,0
    Толщина, мм 34,0
    Вес, кг 1,280 (с аккумулятором)
    Условия эксплуатации
    Диапазон рабочих температур, °C от -20 до +60
    Срок службы и гарантийные обязательства
    Гарантийный срок эксплуатации, месяцев 24
    Комплект поставки




    • электронный блок DIO 1000 PA со встроенным аккумулятором;
    • адаптер питания (AC 80 В - 240 В, 50 - 60 Гц);
    • фазированная решетки PPA 4L16W-1610;
    • призма для фазированной решетки WPA 36°-1610;
    • кабель Lemo00-Lemo00;
    • кабель USB;
    • USB Flash Disk (2 Гб) c программным обеспечением;
    • алюминиевый ударопрочный кейс;
    • защитный чехол;
    • наплечный ремень;
    • ременные крепления для кейса;
    • свидетельство о поверке;
    • руководство по эксплуатации.
